Drehmomentaufnehmer der F-Serie

Die Drehmomentmessflansche der F-Serie sind Drehmomentmesswellen, die Infrarot-Höchstleistungs-LEDs zur Datenübertragung nutzen. Sie sind vollkommen immun gegenüber elektromagnetischer Störungen in der optischen Datenübertragung und strahlen dabei auch keine elektromagnetischen Wellen ab. Als Zweibereichsmesswellen konzipiert, verkürzen diese Drehmomentmesswellen Ihre Rüstzeiten erheblich. Die verschiedenen Baugrößen dieser Drehmomentmessflansche decken jeweils einen sehr großen Drehmomentbereich ab.

Unsere rotierenden Drehmomentaufnehmer der F-Serie im Überblick

Drehmomentaufnehmer bis 20.000 Nm

ATESTEO | F series torque transducers up to 20,000 Nm. The torquemeter models F0, F1 and F2 are highly accurate and dynamic measuring systems with a selectable measuring range. Downloads, data sheet F0-F2, TCU configuration software for torque measuring flanges and product information for torque transducer of F series. Product request for F series torquemeter at ATESTEO.

F0iS – F2iS

  • Hochgenaues, hochdynamisches Messsystem mit frei wählbarem Messbereich und vielen Standardschnittstellen
  • Nenndrehmomentbereich: 50 – 20.000 Nm, frei wählbar
  • Robuster Drehmomentaufnehmer mit optionalem zweiten Messbereich
  • IR Signalübertragung für höchste Störunempfindlichkeit
  • Drehzahlfest bis 30.000 U/Min. (Produkt F0-SV)
  • Umfangreiche Schnittstellen
  • Genauigkeitsklasse ≤ ±0,05% (optional 0,03%)
  • Lochkreis-Ø = 75 – 196 mm
  • Ausgänge F, U, I, CAN, Alarm

Downloads F0iS – F2iS

Drehmomentaufnehmer von 20.000 Nm bis 100.000 Nm

ATESTEO | F series torque transducers from 20,000 Nm to 100,000 Nm. The torquemeter models F23, F3, F4 are a strain gauge applied torque measuring systems with a bearingless design, a stator and an integrated evaluation unit. Downloads, data sheet F23, F3 and F4, TCU configuration software for torque measuring flanges and product information for torque transducer of F series. Product request for F series torquemeter at ATESTEO.

F23iS, F3iS, F4iS

  • DMS appliziertes Drehmomentmesssystem, lagerloser Aufbau, mit Stator und integrierter Auswerteeinheit, inklusive Gegenstecker
  • Nenndrehmomentbereich: 20.000 – 100.000 Nm, frei wählbar
  • Robuster Drehmomentaufnehmer mit optionalem zweiten Messbereich
  • Mit integriertem induktiven Drehzahlsensor
  • IR Signalübertragung für höchste Störunempfindlichkeit
  • Standard Genauigkeitsklasse ≤ ±0,1%
  • Lochkreis-Ø = 249 – 369 mm
  • Ausgänge F, U, I, CAN, Alarm

Downloads F23, F3, F4

Drehmomentaufnehmer über 80.000 Nm

ATESTEO | F series torque transducers over 80,000 Nm. The torque measuring shaft models F5 and F6 are a strain gauge applied torque measuring systems with a bearingless design, a stator and an integrated evaluation unit. Downloads, data sheet F5, F6, TCU configuration software for torque measuring flanges and product information for torque transducer of F series. Product request for F series torquemeter at ATESTEO.

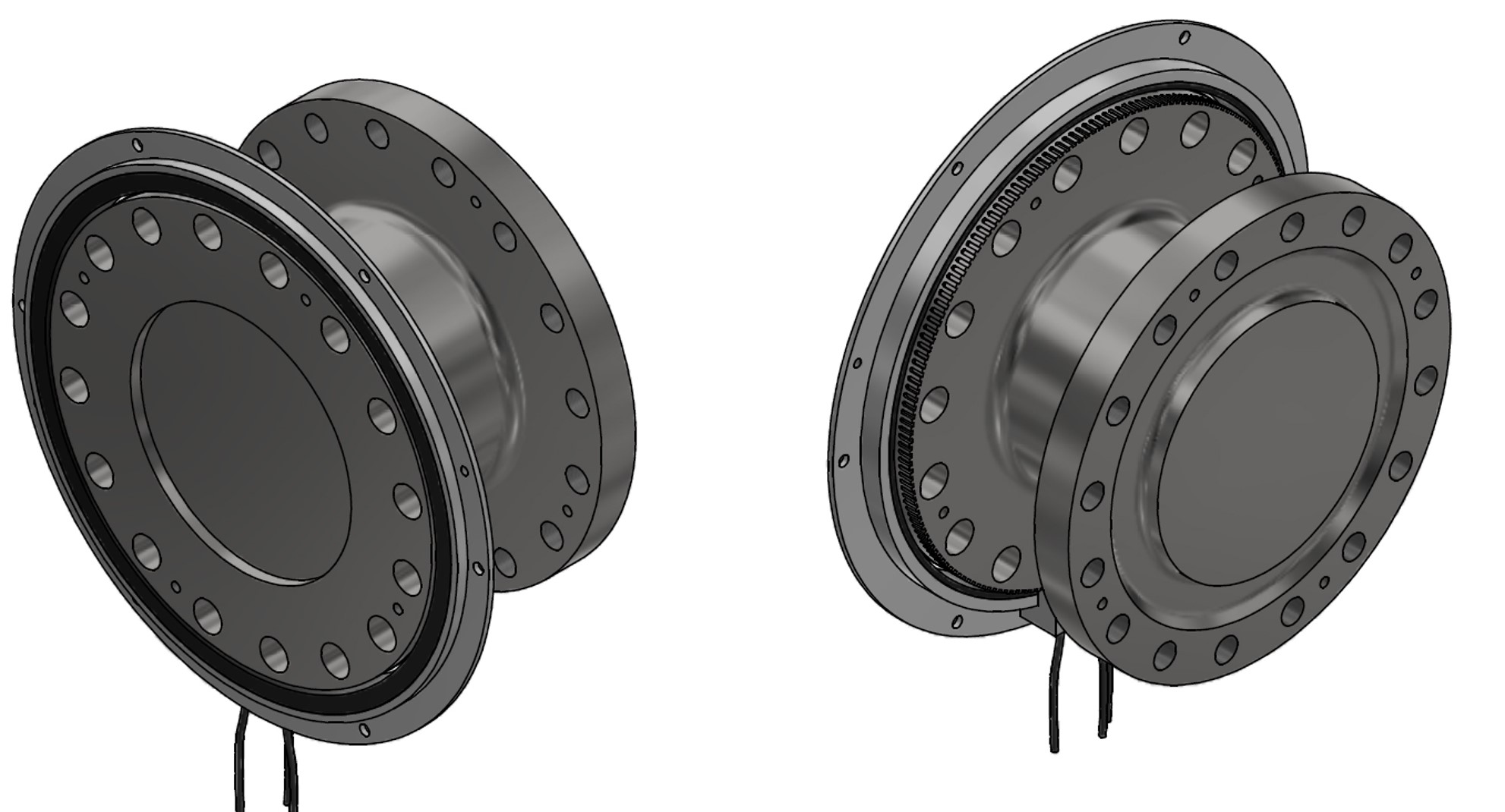

F5eS und F6eS

  • DMS appliziertes Drehmomentmesssystem, lagerloser Aufbau, mit Stator und integrierter Auswerteeinheit, inklusive Gegenstecker
  • Nenndrehmomentbereich: 80.000 –500.000 Nm, frei wählbar
  • Robuster Drehmomentaufnehmer mit optionalem zweiten Messbereich
  • Mit integriertem induktiven Drehzahlsensor
  • IR Signalübertragung für höchste Störunempfindlichkeit
  • Standard Genauigkeitsklasse ≤ ±0,1 %
  • Lochkreis-Ø = 400 – 470 mm
  • Ausgänge F, U, I, CAN, Alarm

Downloads F5eS, F6eS

Unsere nicht-rotierenden Drehmomentaufnehmer der F-Serie im Überblick

Drehmomentaufnehmer bis 250.000 Nm

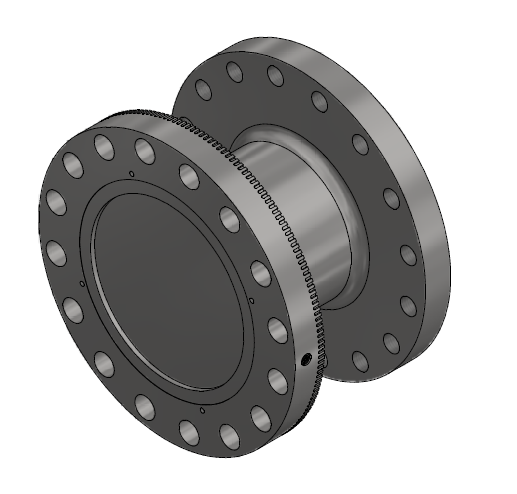

F4 RTS

  • Stationäre Sensoren vom Typ F
  • Einsatz als Referenz-Messaufnehmer
  • Passiv, mit modernster DMS Technologie aufgebaut
  • Auswertung des Signals mit jedem handelsüblichen DMS-Verstärker für Vollbrücken
  • Aufbereitung der Signale über ATESTEO eigene Verstärkereinheiten vom Typ SAFO
  • Umwandlung in Frequenz, Spannung oder Strom
  • Nenndrehmomentbereich: 50 – 250.000 Nm, frei wählbar
  • Genauigkeitsklasse bis ≤ ±0,1 %
  • Lochkreis Ø = 75 bis 470 mm
  • Umfangreiche Schnittstellen an optionaler ext. Auswerteeinheit SAFO (F, U, I)

Sie suchen Drehmomentaufnehmer mit erhöhten Drehzahlfestigkeiten? Dann werden Sie hier fündig: Schnelldrehende Drehmomentmesswellen

Download

Erfahren Sie in unserer aktuellen Leistungsbroschüre mehr über unsere Produkte und Services im Bereich der Messysteme.

Broschüre Testing Equipment

Bauformen der F-Serie

Drehmomentmessflansch F-Serie als iS-Variante

ATESTEO | Our torque measuring flanges of the F series. The F series torque shaft meters shorten the customers testing time. Optimal for large range of torques.

Die iS-Variante bietet sich an bei kleineren und mittleren Nennmomenten und bei Gebrauchstemperaturen bis 85° C. Der Stator kann direkt am Maschinenschild oder über einen Fußadapter und einer Konsole an der E-Maschine befestigt werden. Alle F-Rotoren ab 1.000 Nm können Sie auch mit einer Zentralbohrung bis zu 15 mm erhalten. Von ATESTEO bekommen Sie dabei alles aus einer Hand – vom Drehmomentmessflansch über den Adapter bis hin zur Montage vor Ort.

Drehmomentmessflansch F-Serie als eS-Variante

ATESTEO | F series torquemeters model eS. This torque measuring flange FeS offers an external TCU and can be integrated into the electric machine.

Die abgesetzte TCU der eS-Variante erlaubt für Rotor und Stator eine Gebrauchstemperatur jenseits der 85 °C. Durch Integration in die elektrische Maschine kann diese Variante auch bei sehr beengten Verhältnissen benutzt werden. So kann auch bei hohen Schwingungen der Stator sehr genau gegenüber dem Rotor positioniert werden.

Schnittstellen für die F-Serie

Durch die konsequente Anwendung hochmoderner elektronischer Komponenten kann ATESTEO alle gängigen Ausgänge ohne jegliche Zusatzelektronik bereitstellen. Die Frequenzausgänge bieten dabei eine Dynamik von bis zu 7 KHz. So eignet sich ATESTEO Messtechnik hervorragend für den Einsatz an hochdynamischen Motorenprüfständen. Dort, wo hohe Ströme durch schnelle Wechselrichter generiert werden, bietet die IR-Datenübertragung maximale Störsicherheit. Das alles macht die Technologie von ATESTEO so effektiv wie zukunftssicher.

  • Frequenz (RS422): 60±20 kHz
  • Analogausgang: 0-5 V, 0-10 V, ±5 V, ±10 V
  • Analogausgang: 0-20 mA, 4-20 mA
  • CAN (2B, 1kHz)
  • RS232
  • Alarm

Baugrößen

Wenn ein Testprogramm absolviert werden soll, in dem sowohl hohe wie auch kleine Drehmomente gemessen werden müssen, ist es von Vorteil, wenn der Prüfstand nicht umgebaut werden muss und dementsprechend nicht mit unterschiedlichen Massenträgheitsmomenten zu rechnen ist. Die Drehmomentmessflansche der F-Serie weisen je Baugröße ein großes Spektrum an Nenndrehmoment auf. Der F1iS verfügt über ein Nenndrehmoment von 50 bis 3.000 Nm mit einer einzigen Baugröße. Krumme Werte wie 2.502 Nm können ohne Aufpreis realisiert werden. Zweibereichsmesswellen helfen außerdem Kosten zu sparen und die Standzeiten des Prüfstands zu minimieren.
