Fahrzeugantrieb-Benchmarking im Fahrzeug und am Prüfstand

Unser Benchmarking-Angebot für Sie:

  • Beschaffung von Fahrzeug und Komponenten
  • CAN-Decoding und Ausrüstung des Antriebsstrangs mit eigener Messtechnik (Machbarkeitsstudie)
  • Messungen am Fahrzeug und am Prüfstand
  • Auswertung der Daten
  • Analyse unterschiedlicher Ansteuerungsstrategien

Benchmarking hilft Ihnen, die Entwicklung neuer Getriebe und ganzer Drivetrains effektiver, qualitativer, leistungsfähiger und wirtschaftlicher zu gestalten. Das Benchmarking an Fahrzeugantrieben bei ATESTEO eröffnet Ihnen dafür alle Möglichkeiten. Mit unserer breiten Range an Antriebstrangprüfständen, hochentwickelter eigener Messtechnik sowie Fahrzeugtests auf Teststrecke und Straße bieten wir Ihnen unser Fahrzeugantrieb-Benchmarking-Komplettprogramm aus einer Hand mit höchster Messgenauigkeit. Ob Best-Practice oder spezifischer Vergleich – mit der Beobachtung und Analyse adäquater Fahrzeuge anderer Hersteller eröffnet Ihnen ATESTEO Wissen und Wege, Ihre Produkte, Prozesse und Technologien zu optimieren und Ihre Wettbewerbsfähigkeit zu erhöhen.

Fahrzeugantrieb-Benchmarking zur Entwicklung und Optimierung von Prototypen und Modellen.

Sie möchten wissen, was Ihr Wettbewerb an Entwicklungen anbietet und wie gut dessen Technologien sind? Mit Fahrzeugantrieb-Benchmarking bei ATESTEO finden Sie es schnell und umfassend heraus. In Tests am Gesamtfahrzeug und Drivetrain ermitteln wir für Sie die Driveability, Performance, Efficiency und Economy des Wettbewerbsprodukts. Um dabei zielgenau zu arbeiten, unterstützen wir Sie schon vorab bei der Testspezifikation des Antriebsstrangs. Durch unseren eigenen Rollenprüfstand und die hauseigene Teststrecke sowie die Vielzahl an Antriebsstrang-Prüfständen und die Vielfalt an Prüfstandausstattungen können bei ATESTEO alle Getriebearten mit sämtlichen Antriebsarten getestet werden. Alle Fahrzeug- und Prüfstandtests werden bei uns inhouse mit der eigenen Messtechnik durchgeführt. Als führender Spezialist für Drivetrain Testing bieten wir unseren Kunden auch im Fahrzeugantrieb-Benchmarking hohe Expertise und die neuesten Technologien.

Ihre Vorteile beim ATESTEO Fahrzeugantrieb-Benchmarking

  • Individuelle Messungen nach Kundenspezifikation
  • Fahrzeugantrieb-Benchmarking am kompletten Antriebsstrang
  • Tests für alle Antriebsarten
  • Hohe Expertise
    • Struktur und Aufbau von HV-Systemen, Getrieben und relevanten Fahrzeugsystemen (Bremsen, Klimatisierung etc.)
    • Betrieb von HV-Systemen (zum Beispiel durch die eingesetzte Prüfstands-Technik)
    • Bewertung und Messung von antriebsrelevanten Fahrzeug-Attributen und -Systemen
    • Auswahl, Einsatz und Bewertung (Messgenauigkeiten) von antriebsrelevanter Messtechnik
    • Steuerung von Antriebsstrang-Teilsystemen auf Prüfständen (z. B. für Messungen von Wirkungsgraden)
  • Technische Unterstützung bei der Erstellung der Testspezifikationen
  • Weltweite Beschaffung von Zielfahrzeug und Ersatzteilen
  • Kombination von Fahrzeugtest und Prüfstandtest
  • Robuster Prozess und hohe Messgenauigkeit

Kontakt

Sie möchten mehr über unser Fahrzeugantrieb-Benchmarking und unsere Leistungen erfahren?
Rufen Sie uns an oder schreiben Sie uns – wir beraten Sie gerne.

Ihre Nachricht an ATESTEO

Unser Fahrzeugantrieb-Benchmarking-Programm für Sie

Ablauf unseres Fahrzeugantrieb-Benchmarkings

  • Absprache der Ziele und Rahmenbedingungen sowie Erstellung der Testspezifikationen in engem Kontakt mit dem Kunden
  • Beschaffung des Fahrzeugs und der Komponenten (zum Beispiel das Getriebe für den Einbau der Messtechnik)
  • CAN-Signale Decodierung
  • Machbarkeitsstudie – Einbau der Messtechnik
  • Installation und Überprüfung der Messtechnik im Fahrzeug und an den Komponenten
  • Durchführung des Einlaufprogramms
  • Durchführung der Messprogramme im Fahrzeug auf der Rolle, der Straße oder der Teststrecke
  • Gegebenenfalls Vorbereitung und Durchführung der Messprogramme auf dem Prüfstand
  • Rückbau und Rückgabe des Fahrzeugs
  • Dokumentation und Abschluss des Projekts (ggf. Übersendung der Test-Komponenten an den Kunden)

Werkzeuge für unser Fahrzeugantrieb-Benchmarking

  • Messtechnik aller antriebsrelevanter Signale
    • Drehzahl, Drehmoment, Druck, Temperatur etc.
    • HV-Messtechnik: Spannungen, Ströme, Leistungen (DC/AC)
    • Spezial-Messtechnik
  • Etablierte eigenentwickelte Spezialsysteme zum Beispiel zur Messung der MT Schaltbarkeit/Kupplung
  • Erfahrene Werkstätten für Fahrzeuge, Getriebe und Antriebsstrang sowie alle HV-Systeme
  • Teststrecken, öffentliche Straßen, Rollenprüfstände, Antriebsstrangprüfstände (mit HV-Versorgung und Nutzung von Fahrzeug-Akkumulatoren)
  • Beschaffung/Logistik für Fahrzeuge und Komponenten weltweit

Leistungen und Technologien in unserem Fahrzeugantrieb-Benchmarking

Messstellen in einem PHEV-Antriebsstrang als Beispiel

ATESTEO | Technologies involved in vehicle drive system benchmarking: measuring points in a PHEV powertrain. Sensors like torque meter sensors, voltage and current measurement equipments, rotation speed and hydraulic pressure sensors are implemented for benchmarking.

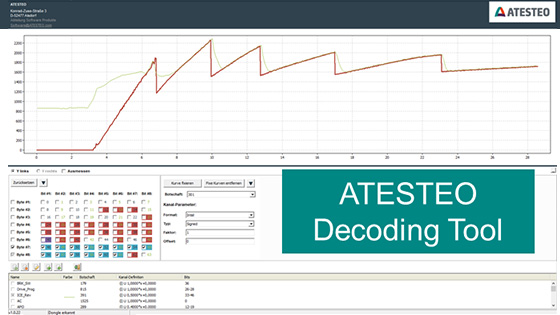

Dekodierung und Verifizierung von CAN-Signalen

ATESTEO | Technologies involved in vehicle drive system benchmarking: decoding and veryfying CAN signals. ATESTEO uses its own Decoding Tool to show the results in diagramms in engineering benchmarking.

Messtechnik in den Bauteilen des Antriebsstrangs

ATESTEO | Technologies involved in vehicle drive system benchmarking: measurement technology in the components of the drivetrain - solenois valves. In Benchmarking taps on solenoid valves and hydraulic pressure sensors are used.

Abgriffe an Magnetventilen und Hydraulikdrucksensoren

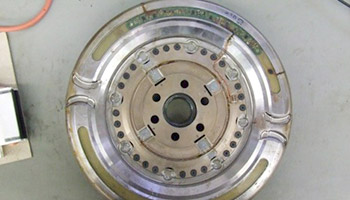

ATESTEO | Technologies involved in vehicle drive system benchmarking: measurement technology in the components of the drivetrain - torque meter on DMF are used in engineering benchmarking for drive systems.

Drehmomentmesser am DMF

ATESTEO | Technologies involved in vehicle drive system benchmarking: measurement technology in the components of the drivetrain - thermomanagement system. Temperature sensors are used in the thermomanagement system of HV devices in benchmarking.

Temperatursensor im Thermomanagementsystem von HV-Geräten

ATESTEO | Technologies involved in vehicle drive system benchmarking: measurement technology in the components of the drivetrain - e-motor speed sensor.

E-Motor-Drehzahlsensor

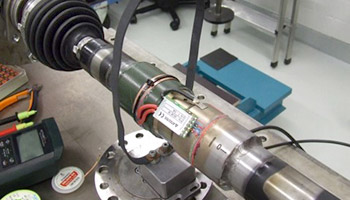

ATESTEO | Technologies involved in vehicle drive system benchmarking: measurement technology in the components of the drivetrain - torque meter shaft.

Hochpräziser Drehmomentmesser an der Seitenwelle

ATESTEO | Technologies involved in vehicle drive system benchmarking: measurement technology in the components of the drivetrain - thermomanagement system HV battery.

Temperatursensoren im Thermomanagementsystem der HV-Batterie

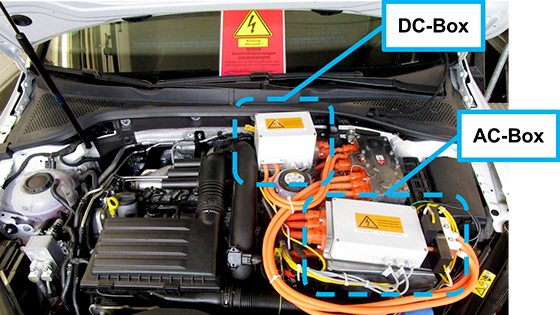

ATESTEO HV-Messtechnik

ATESTEO | HV measurement technology in vehicle drive system benchmarking: AC-Boxes and DC-Boxes are used for the voltage measurement in benchmarking.

Fahrzeugausrüstung mit den Messgeräten

standard-margin-bottom

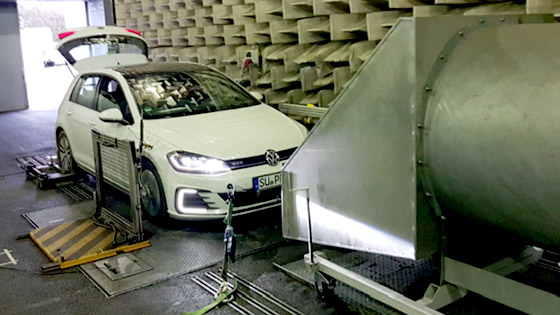

Fahrzeugtest auf Rollenprüfstand

ATESTEO | vehicle test on the dynamometer. ATESTEO offers this test in benchmarking to measure the forces all around the vehicle.

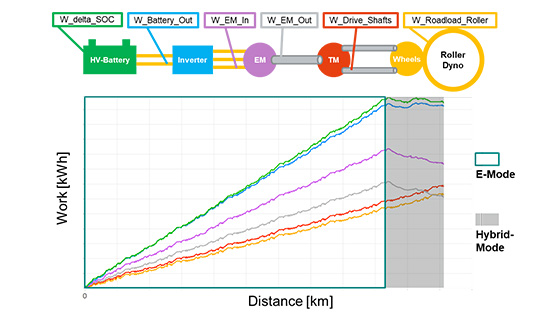

Auswertungen der Messdaten

ATESTEO | Analysis of the measurement data. ATESTEO gives you independent and valid benchmarking testing results which are clearly displayed in diagrams for the whole vehicle drive system.

Hohe Expertise im Benchmarking an Hybrid- und Elektro-Antrieben.

Vor allem im Benchmarking an Elektro- und Hybridantrieben zeigt ATESTEO das ganze Leistungspotenzial des Weltmarkführers für Drivetrain Testing. Die jahrelange Erfahrung im Testen von Elektromotoren, Invertern, elektrischen Zusatzkomponenten und Hybridantrieben gibt im Fahrzeugantrieb-Benchmarking Kompetenz und Sicherheit. Spezielle Prüfstände mit Batteriesimulatoren, E-Motor-Prüfstände, Hybridantriebsstrang-Prüfstände sowie NVH-Prüfstände für Hybridantriebe und Elektroantriebe stellen die nötige Infrastruktur.

Benchmarking an Elektro- und Hybridantrieben:

  • HV-zertifizierter Elektroniker
  • In-House HV-Messtechnik (DC/AC)
  • YOKOGAWA-Messsystem
  • Erfahrungen über Benchmarking an BEV/PHEV/HEV im Fahrzeug und auf dem Prüfstand

Fahrzeugantrieb-Benchmarking – alles aus einer Hand.

Durch unser Know-how und die jahrelange Erfahrung im Engineering sowie einer kompletten Testing-Infrastruktur aus Prüfständen, Teststrecke und Inhouse-Messtechnik bieten wir Ihnen umfassendes Fahrzeugantrieb-Benchmarking aus einer Hand. Und das für alle Getriebearten, unabhängig vom Antrieb. Sowohl konventionelle als auch moderne Elektro- und Hybridantriebe werden im Benchmarking bei ATESTEO getestet, ausgewertet und analysiert.

Unsere Infrastruktur für Ihr Fahrzeugantrieb-Benchmarking

ATESTEO | Infrastructure for benchmarking of vehicle drive systems: prototype construction. ATESTEO offers dismantling and analysing the transmission and installs measurement technology for vehicle drive systems.

Prototypenbau

Im Prototypenbau findet die Zerlegung des Getriebes sowie die Analyse und der Einbau der Messtechnik statt.

ATESTEO | Infrastructure for benchmarking of vehicle drive systems: vehicle workshop and repair station. ATESTEO offers vehicle retrofitting, changing the transmission and adjusting the measurement technology.

Fahrzeugwerkstatt & Reparaturstation

Fahrzeugumbauten, Getriebewechsel, Anpassung der Messtechnik und vieles mehr.

ATESTEO | Infrastructure for benchmarking of vehicle drive systems: dynamometer. ATESTEO offers measurements conducted in cycles during special driving manoeuvres in benchmarking.

Rollenprüfstand

Auf dem Rollenprüfstand werden Messungen in Zyklen und bei speziellen Fahrmanövern durchgeführt.

ATESTEO | Infrastructure for benchmarking of vehicle drive systems: test track. ATESTEO offers an in-house test track which is certified for noise measurements and other tests in benchmarking.

Teststrecke

Fahrzeugtests auf der hauseigenen sichtgeschützten Teststrecke bei ATESTEO sowie externen Teststrecken in Aldenhoven und Lommel.

ATESTEO | Infrastructure for benchmarking of vehicle drive systems: cold chamber. ATESTEO offers the testing of vehicles under extreme climate conditions in benchmarking.

Kältekammer

In der ATESTEO Kältekammer wird das Fahrzeug bei extremen Klimabedingungen getestet.

ATESTEO | Infrastructure for benchmarking of vehicle drive systems: HV charger. ATESTEO offers this HV charing station with max. 22 kW DC/AC for all voltage tests in benchmarking.

HV-Ladegerät

Mobile Ladestation (max. 22 kW DC/AC)

Fahrzeugantrieb-Benchmarking: Untersuchung, Analyse, Bewertung.

Tests zu Performance und Driveability

  • Zugkraft-Diagramme Antrieb/Bremsung/Rekuperation für Fahr-Modi
  • Schaltkennfelder (Fahr-Modi)
  • Ermittlung Kennlinie Fahrtwiderstand (Ausrollkurve)
  • Fahrverhalten bei unterschiedlichen SOC, Fahrmodi und Straßenbedingungen
  • Charakteristik beim Laden (nur bei Elektro und Plug-in-Hybrid)

 Tests zu Driveability/Regelbarkeit/Schaltbarkeit/Schaltkomfort

  • Lastwechselverhalten Antrieb/Bremsung
  • Schaltbarkeit/Schaltkomfort/Zuschaltung bzw. Abschaltung ICE

 Tests zu Funktionen

  • Analyse und Bewertung von Antriebsstrategien
  • Analyse und Vergleich der angebotenen Fahr-Modi
  • Beschreibung und Untersuchung von Sonderfunktionen

 Testing des Wirkungsgrads des Antriebsstrangs mit hoher Messgenauigkeit

  • Mechanischer Wirkungsgrad (Inhouse-Drehzahl- und -Drehmomentmesstechnik)
  • Elektrischer Wirkungsgrad (Inhouse-HV-Messtechnik und -YOKOGAWA-Messsystem)

 Tests zu Economy/Verbrauch

  • Verbrauch/Reichweite Fahrzeug im Zyklus (z. B. WLTP) auf Rollenprüfstand nach Homologation
  • Verbrauch/Reichweite Fahrzeug Straßen-Messung
  • Analyse Energie-Management, Verweildauern/Einsatz Teilsysteme für Zyklus- und Straßen-Messungen

 Reliability/Erfassung von Belastungsprofilen

  • Festlegung von Straßen-Messungen (Strecke, Verkehrsbedingungen, Messtechnik) mit relevanter Belastung
  • Durchführung von Messfahrten zur Erstellung von Belastungsprofilen
  • Analyse und Auswertung von Lastprofilen für Systeme und Komponenten
  • Gegebenenfalls Erstellung von Test-Spezifikationen

 NVH

  • Erfassungen antriebsstrangrelevanter Geräusche

Untersuchungen von Thermomanagement

  • Bewertung des Thermomanagements in Elektrofahrzeugen und Hybridfahrzeugen
