Drehmomentmessflansch T-Serie

Die Drehmomentmessflansche der T-Serie weisen ein besonderes Ausstattungsmerkmal auf, das optional auch für andere Baureihen verfügbar ist. Die Drehmomentmessflansche der T-Serie verfügen über eine Zentralbohrung im Rotor. Dieser kann zur Aufnahme einer zweiten Welle oder eines Kabelstranges genutzt werden. Weiterhin ist der Messkörper bei einigen Varianten aus Titan gefertigt. Daraus resultiert eine geringere Masse und Masseträgheit für hochdynamische Messaufgaben.

Unsere Drehmomentaufnehmer der T-Serie im Überblick

Unsere hochgenauen, hoch dynamischen Messsysteme aus Titan mit Zentralbohrung.

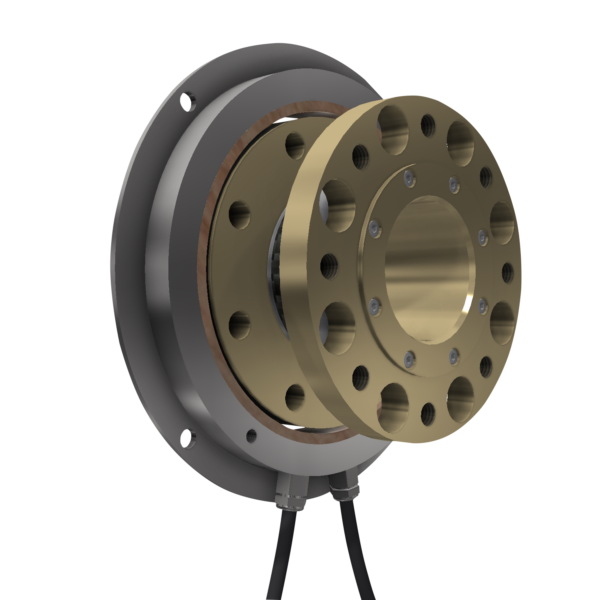

ATESTEO | T series torquemeters: TeSZ50 at a glance. The torque measuring flanges of the T series are highly precise and dynamic with a measuring sensor and a titanium rotor. They also offer IR signal transmission for maximum immunity to interference and reduced mass for highly dynamics. Downloads, data sheet TeSZ50, TCU configuration software for torque measuring flanges and product information for highspeed torque transducer. Product request for T series torquemeter at ATESTEO.

TeSZ50

  • Messaufnehmer mit Titan-Rotor
  • Reduzierte Masse und Massenträgheit für hochdynamische Messaufgaben
  • Nenndrehmomentbereich: 50 – 1.000 Nm, frei wählbar
  • Zentralbohrung zur Aufnahme einer 2. Welle
  • IR Signalübertragung für höchste Störunempfindlichkeit
  • Abgesetzte Auswerteeinheit TCU
  • Lochkreis-Ø = 101,5 mm
  • Ausgänge F, U, I, CAN, Alarm

Downloads

ATESTEO | T series torquemeters: TiSZ50 at a glance. The torque measuring flanges of the T series are highly precise and dynamic with a measuring sensor and a titanium rotor. They also offer IR signal transmission for maximum immunity to interference and reduced mass for highly dynamics. Downloads, data sheet TiSZ50, TCU configuration software for torque measuring flanges and product information for highspeed torque transducer. Product request for T series torquemeter at ATESTEO.

TiSZ50

  • Messaufnehmer mit Titan-Rotor
  • Reduzierte Masse und Massenträgheit für hochdynamische Messaufgaben
  • Nenndrehmomentbereich: 50 – 1.000 Nm, frei wählbar
  • Zentralbohrung zur Aufnahme einer 2. Welle
  • IR Signalübertragung für höchste Störunempfindlichkeit
  • Lochkreis-Ø = 101,5 mm
  • Ausgänge F, U, I, CAN, Alarm

Downloads

Benötigen Sie größere oder kleinere Messbereiche, fragen Sie uns an.

Download

Erfahren Sie in unserer aktuellen Leistungsbroschüre mehr über unsere Produkte und Services im Bereich der Messysteme.

Broschüre Drehmomentmesswellen

Bauformen der T-Serie

Drehmomentmessflansch T-Serie als iS-Variante

ATESTEO | T series torquemeters: TiSZ50 at a glance. The torque measuring flanges of the T series are highly precise and dynamic with a measuring sensor and a titanium rotor. They also offer IR signal transmission for maximum immunity to interference and reduced mass for highly dynamics. Downloads, data sheet TiSZ50, TCU configuration software for torque measuring flanges and product information for highspeed torque transducer. Product request for T series torquemeter at ATESTEO.

Die iS-Variante bietet sich an bei kleineren und mittleren Nennmomenten und bei Gebrauchstemperaturen bis 85° C. Der Stator kann direkt am Maschinenschild oder über einen Fußadapter und einer Konsole an der E-Maschine befestigt werden. Von ATESTEO bekommen Sie dabei alles aus einer Hand – vom Drehmomentmessflansch über den Adapter bis hin zur Montage vor Ort.

Drehmomentmessflansch T-Serie als eS-Variante

ATESTEO | Torque measuring shafts of the T series. This ATESTEO torque sensor serie is made of titanium and offers low mass interia, increased speed stability and a central bore for the mounting of a second shaft.

Die abgesetzte TCU der eS-Variante erlaubt für Rotor und Stator eine Gebrauchstemperatur jenseits der 85 °C. Durch Integration in die elektrische Maschine kann diese Variante auch bei sehr beengten Verhältnissen benutzt werden. So kann auch bei hohen Schwingungen der Stator sehr genau gegenüber dem Rotor positioniert werden.

Schnittstellen für die T-Serie

Durch die konsequente Anwendung hochmoderner elektronischer Komponenten kann ATESTEO alle gängigen Ausgänge ohne jegliche Zusatzelektronik bereitstellen. Die Frequenzausgänge bieten dabei eine Dynamik von bis zu 7 KHz. So eignet sich ATESTEO Messtechnik hervorragend für den Einsatz an hochdynamischen Motorenprüfständen. Dort, wo hohe Ströme durch schnelle Wechselrichter generiert werden, bietet die IR-Datenübertragung maximale Störsicherheit. Das alles macht die Technologie von ATESTEO so effektiv wie zukunftssicher.

  • Frequenz (RS422): 60±20 kHz
  • Analogausgang: 0-5 V, 0-10 V, ±5 V, ±10 V
  • Analogausgang: 0-20 mA, 4-20 mA
  • CAN (2B, 1kHz)
  • RS232
  • Alarm
