Antriebsstrangerprobung im Prüfstand

Die ATESTEO Prüfstände für den Antriebsstrang sind zur Prüfung von Getrieben als Baugruppe, als Teil des Drivetrains oder als Teil des Gesamtfahrzeugs konzipiert. Abhängig von der Kundenspezifikation führt ATESTEO auf mehr als 200 Prüfständen Funktions- und Dauerlauftests von Getrieben und Antriebssträngen durch. Als Antrieb werden auf den Prüfständen Verbrennungsmotoren oder elektrische Maschinen eingesetzt, wobei auch die Simulation von Batteriesystemen möglich ist. Sämtliche Prüfstände sind vorbereitet für Pkw- oder Nkw-Prüfungen. Das Prüflabor ist gemäß DIN EN ISO/IEC17025:2005 von der Deutschen Akkreditierungsstelle (DAkkS) akkreditiert. Das bescheinigt ATESTEO die fachliche Kompetenz im Antriebsstrang- und Getriebe-Testing auch offiziell.

Unsere Prüfstände im Überblick

Das Portfolio unserer Antriebsstrangprüfstände wird permanent an neue Anforderungen des Marktes angepasst und trägt auch der wachsenden Nachfrage nach Prüfung von Elektro- und Hybridantrieben Rechnung. So können Ihre Komponenten auf unseren Prüfständen bereits in sehr frühen Projektphasen getestet werden. Das unterstützt oder objektiviert Ihre Technologieentscheidungen zum richtigen Zeitpunkt. Die Ausstattung der Antriebsstrangprüfstände reicht beispielsweise von einer E-Maschine über fünf E-Maschinen bis hin zu Sonderanwendungen.

ATESTEO | Test bench equipment and overview of powertrain and transmission test benches. ATESTEO offers various drivetrain, powertrain and component test benches for all your requirements such as combustion motors, electic motor drives, hybrid drives, battery systems, HiL, acoustic test benches and transmission rattling.
  • Antriebsstrangprüfstände mit Verbrennungsmotoren
  • Antriebsstrangprüfstände mit Elektromotorenantrieb
  • Antriebsstrangprüfstände mit Elektromotorenantrieb inklusive Nutzung original Fahrzeugbatterie
  • Antriebsstrangprüfstände für Hybridantriebe
  • Antriebsstrangprüfstände für Hybridantriebe inklusive Nutzung original Fahrzeugbatterie
  • HiL-Prüfstände bezüglich NVH und Haltbarkeit
  • Akustikprüfstände für den Antriebsstrang
  • Schiene-/Nutzfahrzeug-/Offroad-Prüfstände
  • Umweltsimulationsprüfstände

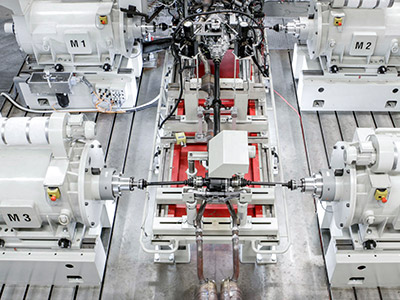

Ausstattung und Testbandbreite unserer Prüfstände

Ausstattung der Prüfstände

  • Betrieb 24 h/Tag, 365 Tage/Jahr
  • Selbst entwickeltes Automatisierungs- und Steuerungssystem
  • System zur frühzeitigen Schadenskennung
  • Dynamische Simulation der Fahrwiderstände
  • Block Programm Tests
  • Nachfahren von Fahrzeugmessdaten in Echtzeit
  • Eingabe von Straßen- oder Streckendaten
  • Rest-Bus Simulation
  • Hochvolt-DC-Spannungsversorgung (Batteriesimulation)
    • ≤ 1.000 V
    • ≤ 1.250 A
  • Integration der originalen Fahrzeugbatterie
  • Hochvolt-DC-Spannungsversorgung
  • Elektrischer Belastungsmotor
  • Messung von Temperatur, Volumenstrom und Druck
  • Wellenkopplung
  • Wellenblockiereinrichtung
  • Hochfrequente Messung von DC-Spannung, DC-Strom,
    AC-Phasenspannungen und AC-Phasenströmen
  • Messung von Drehzahl, Drehmoment und Rotorwinkel
  • Drehzahlregelung
  • Kühlmittelkonditionierung
  • Schwingungsentkoppelte Aufspannvorrichtung
  • Temperaturprüfkammer

Testbandbreite der Prüfstände

  • Getriebe und Antriebstränge
  • FWD, RWD, AWD, Transaxle-Systeme
  • M/T, A/T, AMT, DCT, CVT
  • PTU, transfer drive, front/rear axle differential
  • Getriebe mit Nebenaggregaten
  • Hybridsysteme
  • Heiß/Kalt Dauerlaufprüfungen
  • Wirkungsgradmessungen
  • NVH Analyse
  • Dauerhaltbarkeit und Schaltqualität der Synchronisierung
    sowie Schaltqualitätsanalyse
  • Verformungsanalyse

Kontakt

Sie möchten Ihr Getriebe und Ihren Antriebsstrang nach speziellen Anforderungen auf unseren Prüfständen erproben? Unsere Experten stehen Ihnen für Ihre Fragen zur Verfügung.

Antriebsstrangprüfstände mit Verbrennungsmotoren

Zeit ist Geld und beides soll in der Antriebsstrang-Entwicklung gespart werden. Frühzeitig zu testen, damit das Getriebe hinsichtlich Verbrauchs und CO2-Ausstoß optimiert werden kann, wird zum Schlüsselfaktor im Engineering effizienter Technologien. Auf den Antriebsstrangprüfständen von ATESTEO bedarf es dazu weder eines kompletten Antriebsstrangs noch eines fertigen Prototyps. Denn auf unseren Antriebsstrangprüfständen können Sie bereits schon Ihre Konzepte oder Komponenten in der Entwicklung auf Eigenschaften und Leistung prüfen.

Prüfung des Gesamtsystems im Antriebsstrangprüfstand

Zur Prüfung des Gesamtsystems auch ohne Prototyp stellt Ihnen ATESTEO moderne multifunktionelle Antriebsstrangprüfstände zur Verfügung, an denen verschiedene Antriebsstrang-Konfigurationen mit nur einem Prüfstandsaufbau getestet werden können. Ihre Handschalt-, Automatik- und Doppelkupplungsgetriebe sowie stufenlosen Getriebe und hybriden Antriebsstrang-Konzepte kommen hier zur Erprobung. Der Antriebsstrang wird, angetrieben durch Verbrennungsmotoren, unter realistischen Bedingungen geprüft. Dabei können Sie frei entscheiden, ob die Prüfungen quasistationär oder dynamisch durchgeführt werden sollen.

Nachbildung des Fahrzeugs im Antriebsstrangprüfstand

Durch die Möglichkeit ein komplettes Fahrzeug zu installieren können schon auf dem Antriebsstrangprüfstand automatische Getriebe so kalibriert werden, dass sicherheitsrelevante Funktionen vor den Straßentests geprüft werden können. So ist es ist möglich, Originalmessdaten aus dem Fahrzeug nachzufahren, geographische Daten Ihrer Prüfstrecken am Antriebsstrangprüfstand zu modellieren oder auch ein Blockprofil durchzuführen. Hybrid- oder Elektrofahrzeugapplikationen werden dabei im Betrieb mit Gleichstrom versorgt.

Verbrennungsmotor-Optionen im Antriebsstrangprüfstand

Die verschiedenen Prüfstandkombinationen werden in Verbindung mit unterschiedlichen Verbrennungsmotoren (CE) angeboten:

  • CE-E-Maschinenprüfstand
  • CE-2E- Maschinenprüfstand
  • CE-3E- Maschinenprüfstand
  • CE-4E- Maschinenprüfstand

Antriebsstrangprüfstände mit Elektroantrieb und Hybridantrieb

Wenn Verbrennungsmotoren aufgrund der immer kürzer werdenden Entwicklungszeiten gleichzeitig mit dem Getriebe entwickelt werden, helfen unsere Prüfstände dabei, das Getriebe bereits in einem frühen Stadium auch ohne fertigen Motor zu testen. Das liefert Ihnen wertvolle Leistungsdaten und reduziert Ihre Kosten für Prototypen.

Getriebetests im Antriebsstrangprüfstand für viele Anforderungen

Testen Sie einzelne Elemente oder Ihren kompletten Antriebsstrang ohne Verbrennungsmotor auf den Elektromotor-Prüfständen von ATESTEO. Bei installierten Maschinenleistungen zwischen 320 kW und 2.700 kW sind Getriebetests für kleinere Pkw, schwere Baumaschinenfahrzeuge und Hochgeschwindigkeitszüge möglich. Als führender Spezialist für Drivetrain Testing ist es unser Ziel, die Prüfung aller Getriebetypen umzusetzen. Deshalb sind unsere Prüfstände so flexibel gestaltet, dass jede Testaufgabe durchgeführt werden kann. Ob die Dauerfestigkeit einer neu entwickelten PTU in Verbindung mit einem manuellen Handschaltgetriebe oder der Wirkungsgrad von Achsgetrieben gemessen werden soll – ATESTEO löst jede Ihrer Aufgabenstellungen.

Unsere Elektromotorprüfstände können flexibel bei installierten Maschinenleistungen zwischen 320 kW und 2700 kW für Untersuchungen an Fahrzeuggetrieben eingesetzt werden. Getriebetests für kleinere PKWs über schwere Baumaschinenfahrzeuge bis hin zu Hochgeschwindigkeitszügen sind möglich. Die Prüfungen können wahlweise quasistationär oder dynamisch durchgeführt werden. Dabei ist es möglich Originalmessdaten aus dem Fahrzeug nachzufahren, geographische Daten Ihrer Prüfstrecken am Prüfstand zu modellieren, aber auch ein Blockprofil durchzuführen. Einzelne Elemente Ihres Antriebsstrangs, aber auch der vollständige Antriebstrang ohne Verbrennungsmotor können wir auf unseren Prüfständen testen. Applikationen für Fahrzeuge mit Hybridantrieb oder Elektroantrieb werden im Betrieb mit Gleichstrom versorgt.

Elektromotor-Optionen im Antriebsstrangprüfstand

Die verschiedenen Prüfstandkombinationen werden in Verbindung mit unterschiedlichen Elektromotoren angeboten:

  • EM-1E-Maschinenprüfstand
  • EM-1E-Maschinenprüfstand
  • EM-2E-Maschinenprüfstand
  • EM-3E-Maschinenprüfstand
  • EM-4E-Maschinenprüfstand

Antriebsstrangprüfstande für Hybridantriebe

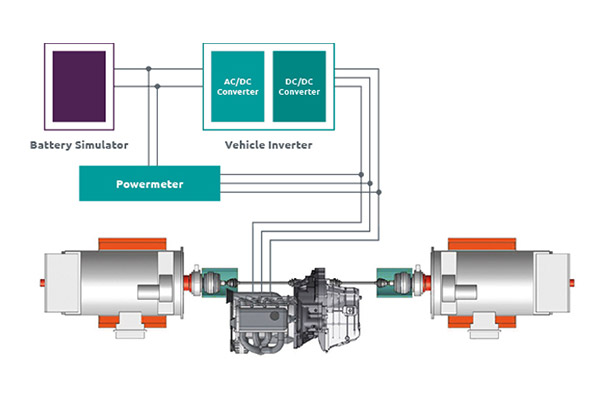

Auch für das Testen von Hybridantrieben bietet ATESTEO hochmoderne Prüfstände, die den Einsatz des Antriebsstrangs real darstellen. Nach dem gleichen Prinzip wie bei den Prüfständen für Drivetrain-Konzepte mit Elektro- und Verbrennungsmotoren werden hier komplexe Tests zur Analyse der Eigenschaften von Getriebe und Hybridsystem durchgeführt. Damit Sie alle Antriebsstrang-Komponenten eines Fahrzeugs mit Elektroantrieb oder Hybridantrieb parallel entwickeln können, bietet ATESTEO Ihnen ein zeitnahes selektives und realitätsnahes Testing Ihrer elektrischen Zusatzkomponenten. Damit stellen wir schon vor dem Einbau sicher, dass die Produkte einwandfrei funktionieren, und geben Ihnen die Möglichkeit, Teile noch in der Entwicklung zu optimieren.

E-Mobility Testing im Prüfstand

Erfahren Sie mehr über das Testing von Elektro- und Hybridantrieben auf unseren Antriebsstrangprüfstanden!

HiL-Prüfstände – Erprobung bezüglich NVH und Haltbarkeit

Auf unseren ATESTEO HiL-Prüfständen untersuchen wir Fahrzeugkomponenten unter realen Betriebsbedingungen für z. B. Schwingungsdämpfer, Getriebe und Verteilergetriebe. Die Anforderungen an PKWs unterliegen einem ständigen Wandel. Neben der Haltbarkeit ist der Komfort von entscheidender Bedeutung. Das NVH-Verhalten ist dabei besonders ausschlaggebend. Entsprechende Optimierungen führen zu einer geringeren Schwingungsbelastung des Fahrers. Der Antriebsstrang stellt dabei eine bedeutende Quelle von Schwingungen und Geräuschen dar.

Um neue Komponenten zu testen und abzustimmen, steigt die Bedeutung der Validierung. Durch die Entwicklung neuartiger Fahrzeugantriebe und einem zunehmenden Anteil an mechatronischen Systemen werden die Anforderungen an die einzelnen Komponenten immer komplexer und die Tests immer umfangreicher.

Der HiL-Prüfstand ermöglicht es, das Systemverhalten des Antriebsstranges auf die Komponenten zu übertragen. Dazu existiert ein Prüfstandsmodell, dass mit einem Fahrzeugsimulationsmodell gekoppelt ist. Die simulierten Wechselwirkungen werden von hochdynamischen E-Maschinen auf den Prüfling übertragen.

Unsere Leistungen am Hil-Prüfstand im Überblick:

  • Verifizierung und Validierung komplexer Systeme und Komponenten
  • Analyse NVH-Verhalten
  • Analyse des dynamischen Verhaltens
  • Untersuchungen bezüglich Haltbarkeit

Akustikprüfstände für den Antriebsstrang

Je kürzer sich Ihre Entwicklungszeiten gestalten, desto wichtiger wird das parallele Testen der Elemente Ihres Antriebsstrangs. Einen deutlichen Zeitgewinn erzielen Sie mit der Entwicklung und Optimierung von Fahrzeugteilsystemen auf speziellen Akustikprüfständen. Bisher konnte mit der gezielten Abstimmung dieser Systeme erst bei Verfügbarkeit von Fahrzeug-Prototypen begonnen werden. Auf den ATESTEO Akustikprüfständen erfolgt die weitgehende Schwingungsoptimierung des gesamten Antriebsstrangs bereits viel früher. Damit ermöglichen wir Ihnen zusätzlich noch eine deutliche Kostenreduktion, indem Sie die Anzahl Ihrer Fahrzeug-Prototypen minimieren können.

Antriebsvarianten für Akustikprüfstände:

  • MT (Manual Transmission/Manuelles Getriebe)
  • AT (Automatic Transmission/Automatikgetriebe)
  • DCT (Dual-Clutch Transmission/Doppelkupplungsgetriebe)
  • HEV (Hybrid Electric Vehicle/Hybridauto)
  • PHEV (Plug-in Hybrid Electric Vehicle/Steckdosenhybrid)
  • BEV (Battery Electric Vehicle/Elektroauto)

Getriebe-Rassel-Prüfstand

Mit dem Getriebe-Rassel-Prüfstand bietet Ihnen ATESTEO eine nach ISO 3745 Klasse 1 zertifizierte Möglichkeit, unterschiedlichste Getriebegeräusche isoliert vom restlichen Antriebsstrang zu untersuchen. Beim Getriebeheulen können bis zu 6.000 1/min und 490 Nm am Eingang gemessen werden. Um Getrieberasseln zu eruieren, ist die Antriebsmaschine in der Lage, die Drehschwingungen eines Verbrennungsmotors zu simulieren.

Mit hoher Kompetenz und speziell angepasster Mess- und Prüftechnik unterstützen wir Sie auch bei der Entwicklung von Drehschwingungsdämpfern wie Reibscheibendämpfer, Zweimassenschwungrad und Wandlerkupplung mit Torsionsdämpfer für den Pkw-Antriebstrang.

Eckdaten des Getriebe-Rassel-Prüfstands:

  • Zertifizierung nach ISO 3745 Klasse 1
  • Cut-off frequency = 250 Hz
  • Disturbing noise level inside test cell = 45 dB(A)
  • Disturbing noise level outside test cell = 80 dB(A)
ATESTEO | Acoustic test benches for the drivetrain. Transmission rattle test bench. The rattle test bench measures noise seperate from the remaining drivetrain and gear rattle caused by loose parts knocking against each other.

NVH-Komponentenprüfstände

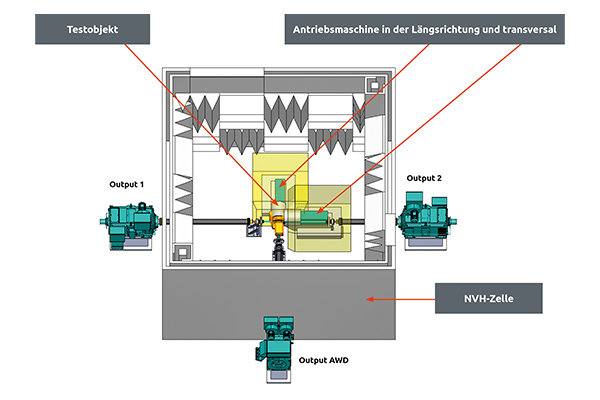

Die NVH-Prüfstände (Noise Vibration Harshness) verfügen über eine moderne Hightech-Ausstattung. So ist beispielsweise der Inputstrang über eine Hohlwelle realisiert. Dies ermöglicht das Testing von hochmodernen Koaxial-Getrieben. Zur Vermeidung von Einflüssen des hochdrehenden Input-Motors auf die Messungen, ist dieser über Luftfedern vom restlichen Prüfstand entkoppelt. Ebenso sind die entsprechend hochdrehenden Wellen mit einer Wuchtgüte von G2,5 versehen.

Technische Daten der NVH-Prüfstände:

Daten der NVH-Zelle

  • NVH-Zelle der Klasse 1 nach ISO 3745
  • Größe der Testobjekte bis zu 500 mm x 800 mm
  • Frequenzbereich: 150 Hz –16.000 Hz
  • Hintergrundgeräusch: < 35 dB(A)

Technische Daten der Input-Maschine mit Hohlwelle

  • Drehmoment 575 Nm
  • Drehzahl 20.000 rpm
  • Beschleunigung 4.000 rad/s2

Möglichkeit der Simulation

  • von Pulsationen des Motordrehmoments (ETPS-Antrieb)
  • des Antriebsstrangs und seiner Komponenten
  • der Fahrzeug-Batterie

HiL-Testing mit zusätzlicher PM-Maschine

ATESTEO | Acoustic test benches for the drivetrain. NVH component test benches. ATESTEO offers modern test benches with a high-tech layout. The input drive is performed by a hollow shaft. The input motor is decoupled.

Akustik-Rollenprüfstand

Auf dem Akustik-Rollenprüfstand werden bei ATESTEO im Gesamtfahrzeug Prüfungen von Einzelaggregaten wie Getriebe oder Achsantrieb hinsichtlich Geräuschen und Schwingungen durchgeführt. Auch die Innengeräuschmessung im Fahrzeug und die Aufzeichnung sowie Auswertung von Luftschall, Körperschall, Drehzahlen  oder Kupplungspedalweg ist hier möglich.

Eckdaten des Akustikrollenprüfstand:

  • Vermessung von allen Antriebsstrangvarianten
  • Geeignet für alle elektrifizierte Antriebstrangvarianten
  • Simulationen von: Verbrennungsmotor, Triebstrang und Komponenten und Batterie
  • Zertifizierung nach ISO 3745 Klasse 1
  • Frequenzbereich 150 – 16.000 Hz
  • Störgeräusch < 35 dB(A)
  • Kennzahlen am Antrieb: nmax = 20.000 rpm, Tmax = 600 Nm, JRot = 0,064 kg/m2
  • Kennzahlen Abtriebe: nmax = 8.000 rpm, Tmax = 4.000 Nm
ATESTEO | Acoustic test benches for the drivetrain. Acoustic roller test bench for individual transmission or axle drives in the entire vehicle. With the roller test bench individual units can be tested for noise and vibrations. ATESTEO also offers the measurement of interior and exterior noises.

Prüfstände für Schiene, Nutzfahrzeuge und Offroad

Nutzfahrzeuge sind ein wichtiger Bestandteil des modernen Transportsystems und stellen einzigartige Herausforderungen für Fahrzeug, Motor, Getriebe und Antriebstechnik dar. Mit einem engagierten Team von Nutzfahrzeug-spezialisten und dem tiefen technischen Wissen sind wir Ihr starker Partner, wenn es darum geht Sie mit speziellen Tests für die Bereiche Schienenfahrzeuge, Nutzfahrzeuge und Offroad-Anwendungen zu unterstützen.

Prüfstands-Anwendungen über den Pkw hinaus:

  • Schienenfahrzeuge
  • Nutzfahrzeuge
  • Offroad-Anwendungen
ATESTEO | Test benches for rail vehicles, commercial vehicles and off-road applications. Modern transport systems presenting unique challenges for drivetrain, engine and transmission. Apart from passenger and commercial vehicles ATESTEO offers powertrain testing for rail and off-road vehicles on the test bench.
